HƯỚNG DẪN SỬ DỤNG – PLUGIN MLABS MEP

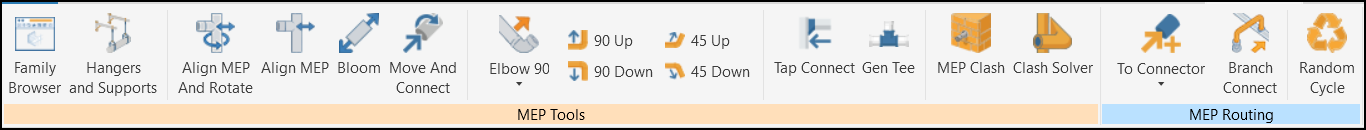

mep tools
Bao gồm các tính năng giúp giải phóng các thao tác dựng hình và liên kết cấu kiện thủ công
Auto Bloom
Tự động sinh ra các đoạn ống mồi từ các đầu Connector còn mở của thiết bị hoặc phụ kiện
XEM TÍNH NĂNG
Move & Connect
Di chuyển, xoay & kết nối cấu kiện động vào đầu Connector của phụ kiện tĩnh
XEM TÍNH NĂNG

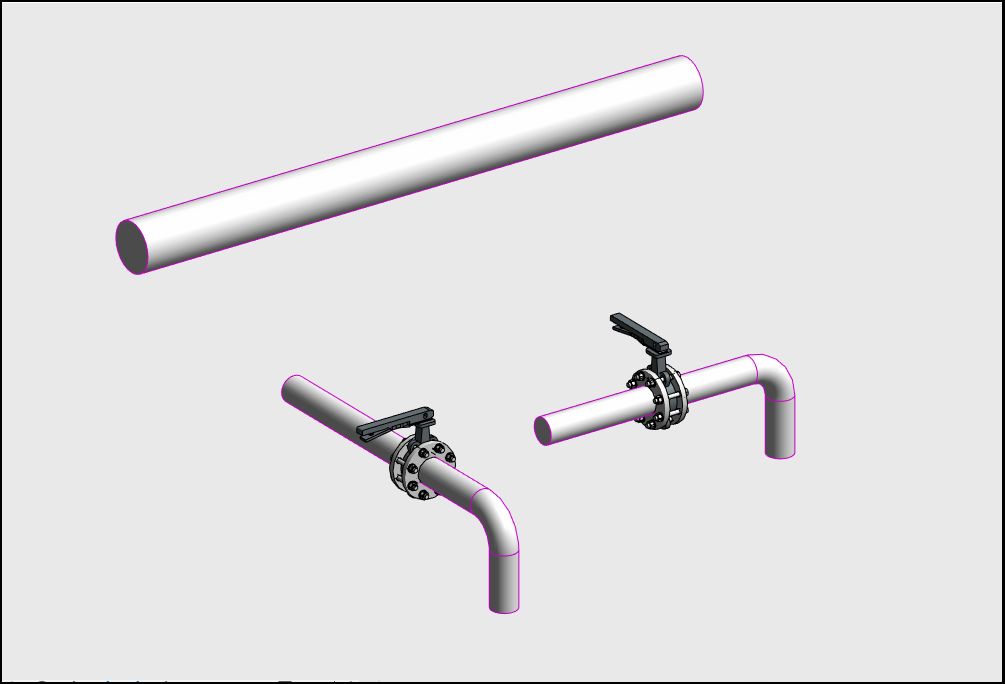

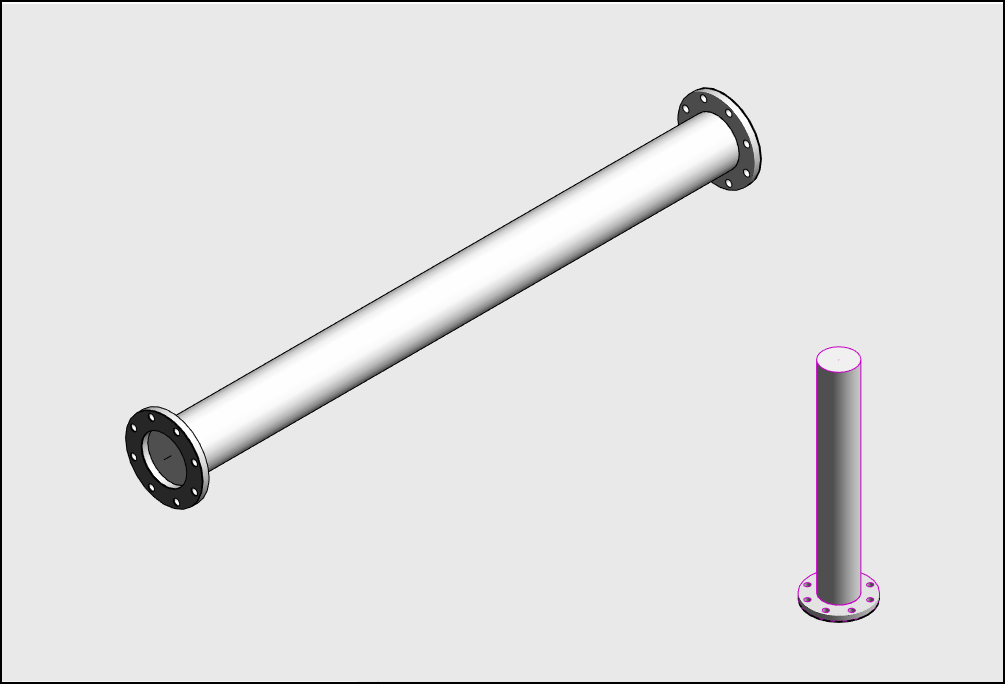

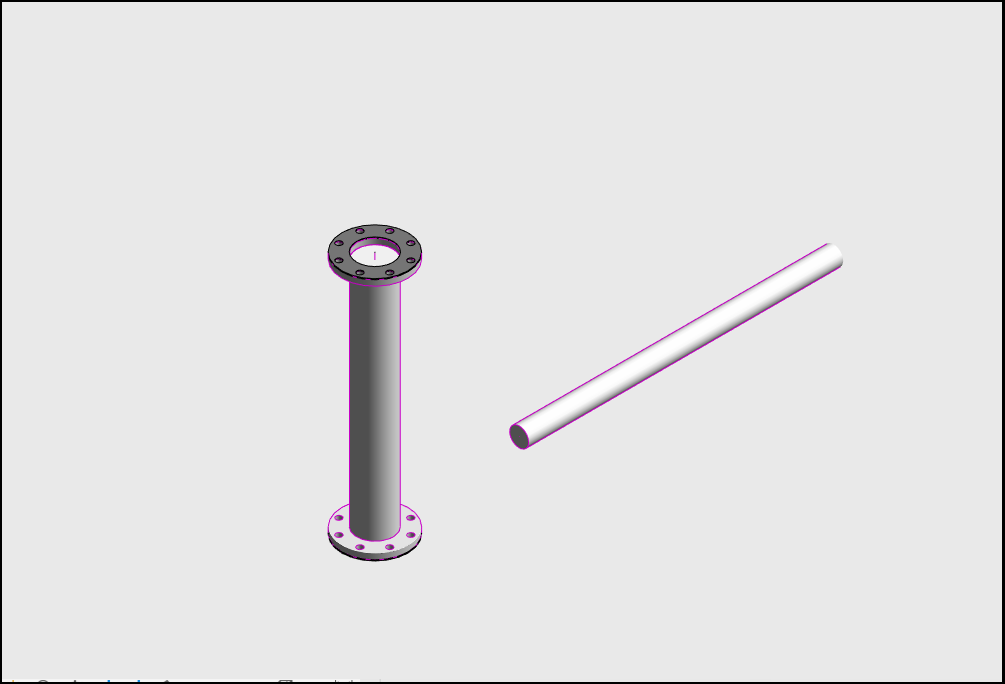

Align MEP
Tịnh tiến ống nhánh cắt qua tâm ống chính mà không làm thay đổi hướng hoặc độ dốc ban đầu.

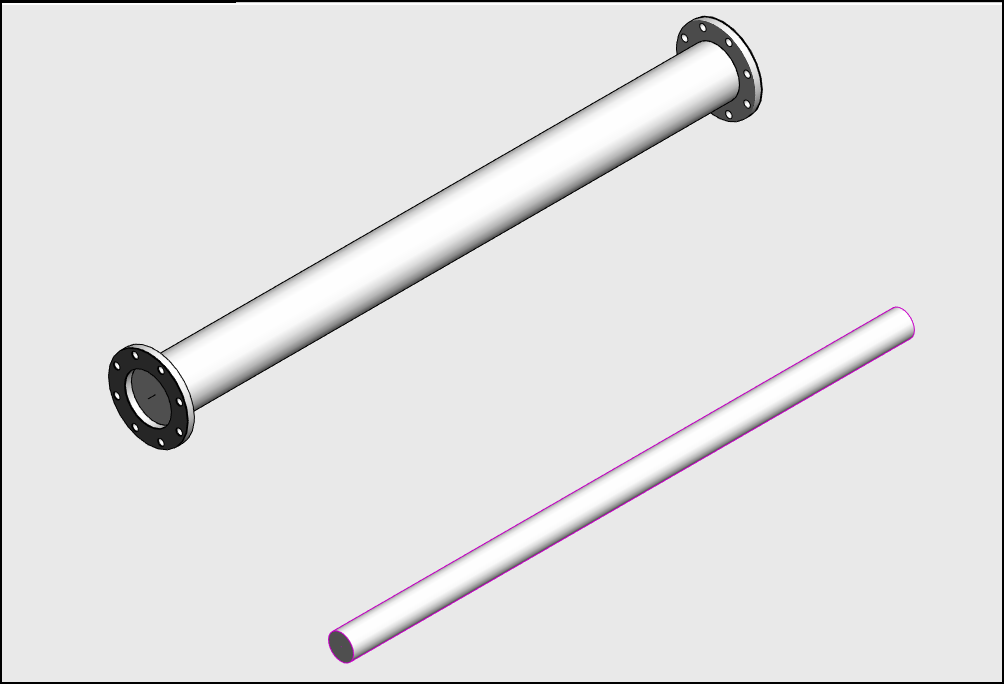

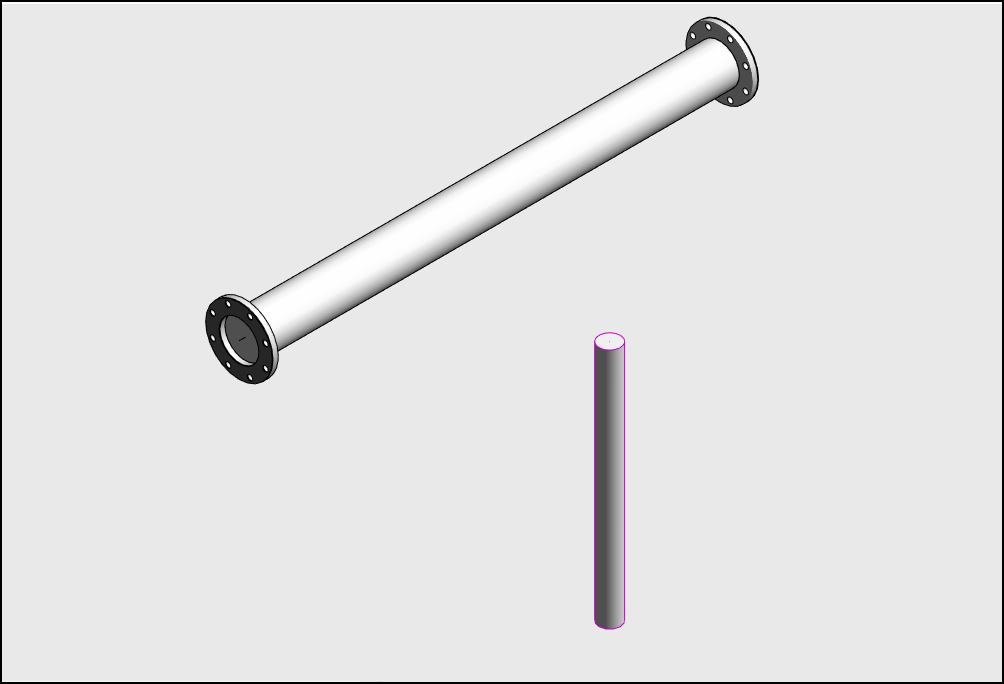

XEM TÍNH NĂNG Align & Rotate
Xoay và bẻ dốc ống nhánh vuông góc, cắt chuẩn vào tâm tuyến ống chính trong không gian 3D.
XEM TÍNH NĂNG
Elbow 90
Tạo nhanh Co ống 90° ngay tại vị trí đầu Connector được chỉ định trên 3D với nhiều tùy chọn về hướng rẽ hơn.
Create Elbow Down
Tạo ngay Co 90° hướng thẳng xuống dưới tại đầu Connector.
Create Elbow Up
Tạo ngay Co 90° hướng thẳng lên trên tại đầu Connector.
Elbow 45
Tạo nhanh Co ống 45° ngay tại vị trí đầu Connector được chỉ định trên 3D với nhiều tùy chọn về hướng rẽ hơn.
Create Elbow 45 Down
Tạo ngay Co 45° hướng thẳng xuống dưới tại đầu Connector.
Create Elbow 45 Up
Tạo ngay Co 45° hướng thẳng lên trên tại đầu Connector.
Gen Tee / Tạo kết nối Tee
Trích điểm trên ống thẳng để chèn nhanh phụ kiện Tê (Tee) hoặc Chữ Y (Wye).
Tab Connect / Tạo kết nối Tab
Kết nối ống nhánh vào ống chính bằng phụ kiện Tap (gờ nối), hỗ trợ cả trường hợp lệch tâm.
Không còn phải tốn thời gian thiết lập qua lại giữa Tap/Tee trong Routing Preferences
Không còn phải tạo thêm nhiều Type ống khác nhau mỗi khi cần vẽ nhánh.
Với bộ đôi Tap Connect và Gen Tee của MLab MEP Tool, bạn có thể tự động chèn phụ kiện chuẩn xác chỉ với 1 click ngay trên view 3D.”
Chán ngấy cảnh phải ngồi rà từng vị trí giao cắt trên mô hình, rồi lại lội qua các mặt cắt mặt đứng để bẻ từng đoạn co (Elbow) né dầm, né ống gió thủ công?
Hãy để MLab MEP Tool biến công đoạn “ác mộng” này thành trải nghiệm 1-Click.
Mep Clash
Kiểm tra va chạm giữa hệ MEP với các bộ môn khác, hỗ trợ tự động đặt Sleeve xuyên tường/sàn.
Clash Solver
Tự động bẻ co ống (45° hoặc 90°) tạo cao độ bypass né chướng ngại vật trong tích tắc.
Place Support
Tự động tính toán khoảng cách và bố trí hệ giá đỡ (Hanger/Support) đường ống chuẩn kỹ thuật.
Family Browers
Trình quản lý và gọi nhanh các thư viện MEP chuyên sâu được tích hợp sẵn, cực nhẹ máy.
Thay vì mất hàng giờ lội tìm Family trong Revit, hay ngồi rải thủ công hàng trăm hệ giá đỡ (Hanger) dọc tuyến ống.
Tham khảo bộ đôi Family Browser và Place Support, sẽ giúp bạn quản lý thư viện siêu tốc cực nhẹ máy và tự động hóa 100% quy trình rải giá đỡ chuẩn kỹ thuật chỉ trong vài cú click!”
MEP routing - tự động hóa vạch tuyến đường ống
Việc lội qua lội lại giữa các mặt cắt (Section) và khung nhìn 3D để bắt điểm, nối từng đoạn ống nhánh vào ống chính luôn là công đoạn ngốn nhiều thời gian và dễ gây ức chế nhất khi làm mô hình MEP. Hãy để nhóm công cụ MEP Routing xử lý toàn bộ các đường đi phức tạp đó hoàn toàn tự động!
To Connect
Tự động tính toán và vẽ tuyến ống vuông góc trong không gian 3D để nối liền 2 đầu Connector.
To Point
Vẽ tuyến ống tự động đi vuông góc từ một đầu Connector đến một vị trí điểm bất kỳ trên một bề mặt (Face).
Brand Connect
Vẽ tuyến ống từ một Connector mở kết nối thẳng vào tâm đường ống chính bằng Tê hoặc Gờ nối.
XEM TÍNH NĂNG
Random Cycle
Tự động thay đổi và chuyển qua các phương án chạy đường ống khác nếu phương án trước đó chưa tối ưu.
XEM TÍNH NĂNGMEP plus - HIỆU CHỈNH VÀ TỐI ƯU NÂNG CAO
Alignment
Căn chỉnh hàng loạt phụ kiện, thiết bị, đường ống thẳng hàng theo các mép Trái, Phải, Trên, Dưới hoặc theo Cao độ.
Set Distance
Thiết lập và cố định khoảng cách đồng đều (tim-tim hoặc mép-mép) giữa các tuyến ống chạy song song với nhau
Mep Offset
Tịnh tiến hàng loạt hệ ống theo khoảng cách và hướng chỉ định (có tùy chọn giữ nguyên hoặc nhân bản).
Ref Level
Thay đổi đồng loạt cao độ tham chiếu (Reference Level) của hệ ống mà không làm dịch chuyển vị trí vật lý.
Flip Rotation
Xoay lật cấu kiện (van, phụ kiện inline) một góc bất kỳ hoặc đảo chiều 180° mà không làm mất kết nối
Selection Filter
Bộ lọc phân cấp đối tượng đã chọn theo Category và giá trị Parameter để tinh lọc vùng chọn siêu tốc.

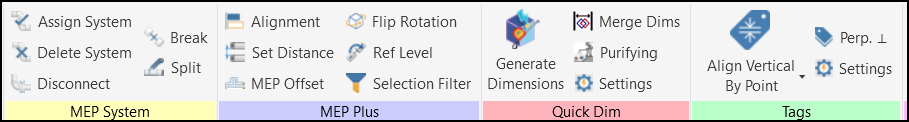

MEP SYSTEM (Quản Lý & Tùy Chỉnh Hệ Thống)
Kiểm soát và tổ chức lại hệ thống đường ống linh hoạt:
Assign System (Gán/Đổi loại lưu chất)
Thay đổi và gán nhanh một đoạn pipe / duct sang một loại lưu chất khác có sẵn trong dự án.
Delete System (Xóa lưu chất)
Xóa bỏ nhanh system đang được gán vào tuyến ống, đưa về dạng nguyên bản( Undefined)
Disconnect (Ngắt kết nối vật lý)
Ngắt liên kết connector giữa hai cấu kiện đang kết nối với nhau
Break (Cắt đôi tuyến ống)
Chọn 2 điểm trên một đoạn ống để xóa bỏ đoạn giữa, chia tuyến ống thành 2 đoạn độc lập.
Split (Chia đoạn ống hàng loạt)
Tự động cắt các tuyến ống thẳng dài thành các đoạn bằng nhau và tự chèn phụ kiện Union.
📐 QUICK DIM (Tự Động Hóa Trình Bày Kích Thước)
Tăng tốc độ đo đạc chi tiết cho bản vẽ Shop Drawing chỉ với vài cú click:
Generate Dimension
Tự động tạo đường kích thước (Dim) cho toàn bộ hệ thống ống và thiết bị được chọn.
Merge Dims
Hợp nhất các đường Dim riêng lẻ, đồng phẳng thành một đường Dim liên tục
Purifying
Công cụ dọn dẹp hệ thống, cho phép xóa nhanh hoặc ẩn hàng loạt Dim, Tag, Model/Detail Line.
Settings
Tùy chỉnh khoảng cách vị trí Dim, kiểu đường tham chiếu và cấu hình nâng cao.
🏷️ TAGS (Tự Động Hóa Căn Chỉnh Ghi Chú)
Align Vertical By Point
Căn chỉnh hàng loạt Tag thẳng hàng theo phương dọc dựa trên một điểm mốc chỉ định.
Align Horizontal By Point
Căn chỉnh hàng loạt Tag thẳng hàng theo phương ngang dựa trên một điểm mốc chỉ định.
Canh vuông góc – Perp.⊥
Tự động bẻ co đường dẫn (Leader Elbow) của Tag thành một góc vuông 90° so với đối tượng MEP.
