Hướng dẫn sử dụng nhóm lệnh đa năng (Utilities)
Bên cạnh các plugin chuyên sâu dành cho việc triển khai MEP và xuất bản vẽ CAD, chúng tôi cũng cung cấp một nhóm Free Tools giúp người dùng xử lý nhanh nhiều công việc thường gặp trong Revit.
Các Plugin miễn phí độc lập
Đây là các plugin hoạt động như những công cụ riêng biệt, tập trung giải quyết từng vấn đề cụ thể trong quá trình sử dụng Revit.
Plugin Color Tab – Tối ưu giao diện và quản lý View Tabs trong Revit
Khi làm việc với nhiều View cùng lúc, việc quản lý các Tab trong Revit có thể trở nên khá rối. Color Tab giúp phân biệt và quản lý View Tabs trực quan hơn bằng màu sắc, giúp người dùng tìm và chuyển đổi giữa các View nhanh chóng.
Xem chi tiết về Plugin TẠI ĐÂY
Plugin Autosave & Clean Clear – Tự động lưu và dọn dẹp file Backup
Autosave & Clean Clear hỗ trợ tự động lưu Project theo thời gian thiết lập, đồng thời dọn dẹp các file Backup không còn cần thiết, giúp hạn chế mất dữ liệu và giữ thư mục Project gọn gàng hơn.
Xem chi tiết về Plugin TẠI ĐÂY
Plugin Auto-Join – Xử lý giao cắt tự động giữa các đối tượng trong Revit
Việc xử lý Join Geometry thủ công có thể mất khá nhiều thời gian, đặc biệt trong những Project có số lượng lớn đối tượng giao nhau. Auto-Join được phát triển nhằm tự động hóa quá trình xử lý giao cắt giữa các Element trong Revit.
Xem chi tiết về Plugin TẠI ĐÂY
Plugin Xuất/Nhập Excel – Trao đổi dữ liệu giữa Revit và Excel
Plugin Xuất/Nhập Excel hỗ trợ trao đổi dữ liệu hai chiều giữa Revit và Excel, giúp việc xử lý bảng thống kê, ghi chú và dữ liệu kỹ thuật nhanh chóng hơn.
To Excel cho phép xuất một hoặc nhiều Schedules từ Revit sang Excel, hỗ trợ nhiều tùy chọn như xuất thành file riêng, nhiều Sheet hoặc gộp chung vào một Sheet, đồng thời giữ khả năng tùy chỉnh định dạng bảng.
Table Gen hỗ trợ nhập dữ liệu từ Excel trở lại Revit, bao gồm nội dung văn bản và hình ảnh. Công cụ đặc biệt hữu ích khi tạo General Notes, Legend hoặc các bảng thông số kỹ thuật mà không cần nhập liệu thủ công.
Xem chi tiết về Plugin TẠI ĐÂY

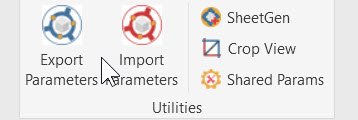

2. Utilities Tools
Ngoài các plugin độc lập, chúng tôi còn cung cấp nhóm Utilities Tools (các công cụ đa năng)
Đây là tập hợp các công cụ nhỏ được tích hợp trong cùng một nhóm lệnh, tập trung vào các thao tác quản lý dữ liệu, Family, Sheet và View trong Revit.
Các Utilities Tools hiện bao gồm:
- Export Family
- Import Family
- Shared Parameter
- SheetGen
- Crop View
Export Family (Xuất dữ liệu từ Family Revit)
Export Family hỗ trợ xuất thông tin của các Family đang sử dụng trong Project Revit ra file Excel.
Người dùng có thể lựa chọn một hoặc nhiều Family Element trong Project, sau đó chạy công cụ và chọn vị trí lưu file .xlsx.
File Excel được tạo ra giúp việc kiểm tra và chỉnh sửa dữ liệu Family trở nên thuận tiện hơn, đặc biệt khi cần xử lý nhiều đối tượng cùng lúc.
Thay vì phải mở từng Family hoặc chỉnh từng Parameter trực tiếp trong Revit, người dùng có thể xuất dữ liệu ra Excel để quản lý tập trung.
Workflow cơ bản dành cho Export Family
- Chọn một hoặc nhiều Family Element trong Project.
- Chạy lệnh Export Family.
- Chọn vị trí lưu file.
- Plugin tạo file Excel chứa các thông tin cần thiết của Family.
Công cụ này đặc biệt hữu ích khi cần kiểm tra hoặc chỉnh sửa dữ liệu hàng loạt.
Import Family (nhập dữ liệu từ Excel vào Family Revit)
Sau khi chỉnh sửa dữ liệu trong file Excel, Import Family cho phép đưa các thay đổi đó trở lại Project Revit.
Người dùng chỉ cần chọn file Excel đã chỉnh sửa, plugin sẽ đọc dữ liệu và cập nhật lại các Property tương ứng cho Family.
Workflow cơ bản dành cho Import Family
Revit → Export Excel → Chỉnh sửa → Import lại Revit
Cách làm này giúp giảm đáng kể các thao tác nhập liệu thủ công khi phải xử lý nhiều Family hoặc nhiều Parameter cùng lúc.
Shared Parameter (Quản lý tham biến chia sẻ)
Shared Parameter hỗ trợ người dùng quản lý và thao tác với Shared Parameter thuận tiện hơn trong quá trình xây dựng Project và Family Revit.
Shared Parameter là một thành phần rất quan trọng trong Revit, đặc biệt khi cần:
- Chuẩn hóa dữ liệu giữa nhiều Project.
- Sử dụng Parameter trong Schedule và Tag.
- Đồng bộ Parameter giữa nhiều Family.
- Xây dựng tiêu chuẩn BIM cho doanh nghiệp hoặc dự án.
Nhóm công cụ Shared Parameter trong plugin được xây dựng nhằm giảm bớt các thao tác thủ công khi quản lý Parameter và giúp quá trình thiết lập dữ liệu trong Revit nhanh hơn.
SheetGen
SheetGen là công cụ hỗ trợ tạo và quản lý Sheet hàng loạt ngay trong một giao diện duy nhất.
Thay vì phải mở từng Sheet hoặc chỉnh từng thuộc tính riêng biệt trong Revit, người dùng có thể quản lý toàn bộ danh sách Sheet dưới dạng bảng. Đây là một trong những công cụ hữu ích nhất khi Project bắt đầu có số lượng Sheet lớn.
Mỗi dòng trong SheetGen tương ứng với một Sheet trong Project. Người dùng có thể tick chọn nhiều Sheet cùng lúc để thực hiện các thao tác hàng loạt.
Ý nghĩa các cột và tính năng
Checkbox: Chọn nhiều Sheet cùng lúc để thực hiện các lệnh hàng loạt.
Sheet Number & Name: Click trực tiếp vào ô để chỉnh sửa Sheet Number và Sheet Name.
Titleblock: Chọn Titleblock từ danh sách Dropdown. Hỗ trợ áp dụng đồng thời cho nhiều Sheet.
Placed Views / Schedules / Legends: Hiển thị số lượng View, Schedule và Legend đang có trên Sheet. Click nút “…” để thêm hoặc xóa.
Scale: Nhập trực tiếp tỷ lệ View. Hỗ trợ chỉnh sửa hàng loạt khi chọn nhiều Sheet.
Appears In Sheet List: Bật/tắt việc hiển thị Sheet trong Sheet List. Hỗ trợ chỉnh sửa hàng loạt.
Import Excel: Tạo nhanh Sheet theo dữ liệu và quy tắc được nhập từ file Excel.
Add Button (+): Tạo nhanh một Sheet mới.
Up/Down Arrows: Thay đổi thứ tự các Sheet đã chọn. Hữu ích khi sắp xếp trước khi chạy lệnh Batch Renumber.
Batch Actions (Sử dụng hàng loạt)
Các lệnh dưới đây chỉ khả dụng sau khi chọn một hoặc nhiều Sheet bằng Checkbox.
Batch Delete Sheets: Xóa hàng loạt các Sheet đã chọn.
Batch Renumber: Đánh lại Sheet Number theo thứ tự hiện tại trong bảng.
Batch Modify Sections: Đánh lại số và đổi tên Section theo quy tắc tùy chỉnh.
Batch Rename Sheets: Tự động đổi tên Sheet dựa trên tên của các View được đặt trên Sheet.
Batch Align Views: Căn chỉnh View trên nhiều Sheet dựa theo bố cục của Sheet đầu tiên được chọn.
Lưu ý: Batch Align Views chỉ áp dụng cho các Sheet có cùng Placed Views.
Crop View
Crop View giúp người dùng tạo và áp dụng Crop Region cho View nhanh chóng bằng cách chọn trực tiếp một vùng hình chữ nhật trên màn hình.
Thay vì phải:
- Bật tính năng Crop View –> cho phép hiển thị Crop Region –> chỉnh từng cạnh Crop
- hoặc phải Reset Crop Shape
Plugin sẽ tự động xử lý các bước cần thiết. Đây là một công cụ nhỏ nhưng rất hữu ích khi phải xử lý nhiều View trong quá trình triển khai bản vẽ.
Lưu ý
Mục tiêu của nhóm Free Tools không phải thay đổi hoàn toàn workflow của Revit, mà là loại bỏ những thao tác lặp đi lặp lại và tiết kiệm thời gian trong quá trình triển khai bản vẽ.
Các Free Tools vẫn đang được tiếp tục phát triển và cải thiện. Nếu trong quá trình sử dụng bạn gặp lỗi hoặc một tình huống hoạt động chưa đúng như mong muốn, hãy gửi lại log hoặc feedback.
Những phản hồi từ người dùng sẽ giúp plugin tiếp tục được tối ưu và bổ sung thêm các tính năng hữu ích trong những phiên bản tiếp theo.
