Alignment / Căn chỉnh Family
Trong Revit, khi bố trí nhiều Fitting, Pipe Accessory, Mechanical Equipment trong 3D View, việc căn chúng thẳng hàng thường khá mất thời gian. Nếu căn thủ công, người dùng thường phải:
- Sử dụng lệnh Align của Revit cho từng đối tượng.
- Kiểm tra lại vị trí bằng Dimension hoặc Temporary Dimension.
- Chuyển nhiều góc nhìn để kiểm tra.
- Lặp lại thao tác khi có nhiều Family cần căn cùng một phía.
Alignment được phát triển để xử lý nhanh các tình huống này, tính năng này có thể áp dụng cho:
- Fittings / Phụ kiện
- Pipe Accessories / Phụ kiện đường ống
- Mechanical Equipment / Thiết bị MEP
- Và các Family/Element phù hợp khác trong Revit
Sau khi chọn từ 2 đối tượng trở lên, Tool sẽ mở bảng Alignment để bạn lựa chọn hướng căn chỉnh.
Tổng quan tính năng #

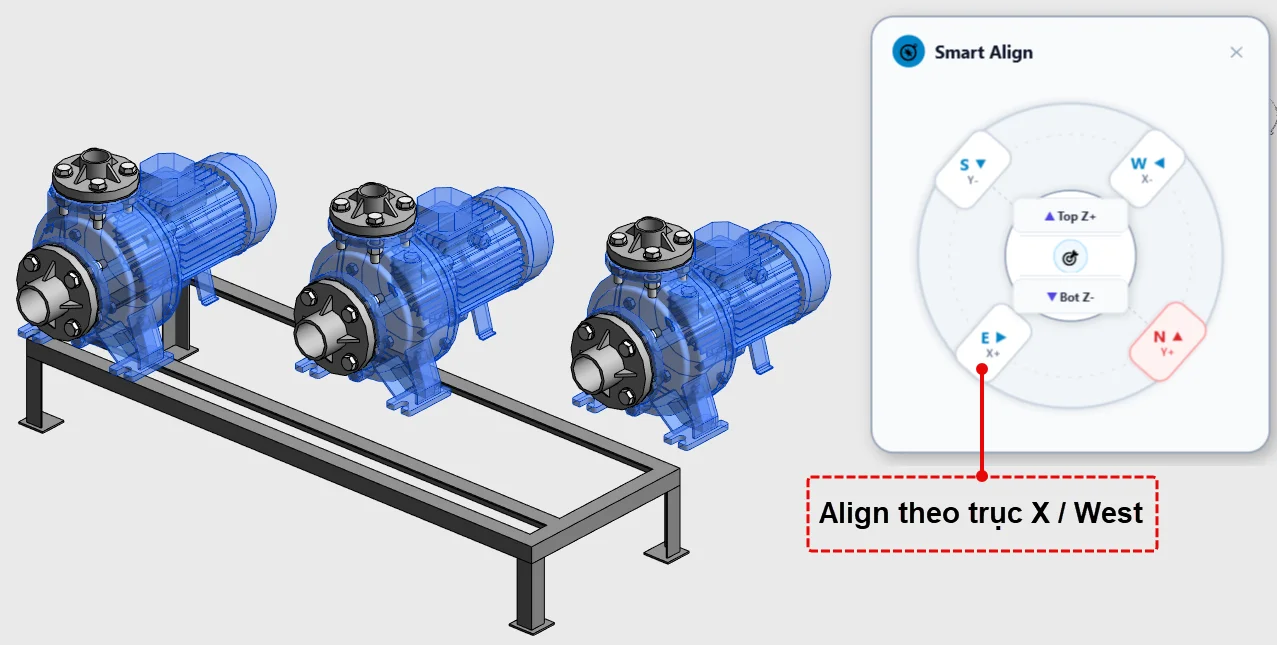

Align theo trục X / West – East #
Dùng để căn các đối tượng theo phương X.
- West / X-: Căn về phía Tây – hướng âm trục X.
- East / X+: Căn về phía Đông – hướng dương trục X.
Ví dụ sử dụng:
- Căn nhiều van về cùng một mép trong cụm piping.
- Căn các thiết bị song song theo cùng một cạnh.
- Chuẩn hóa vị trí Family trước khi thực hiện routing.

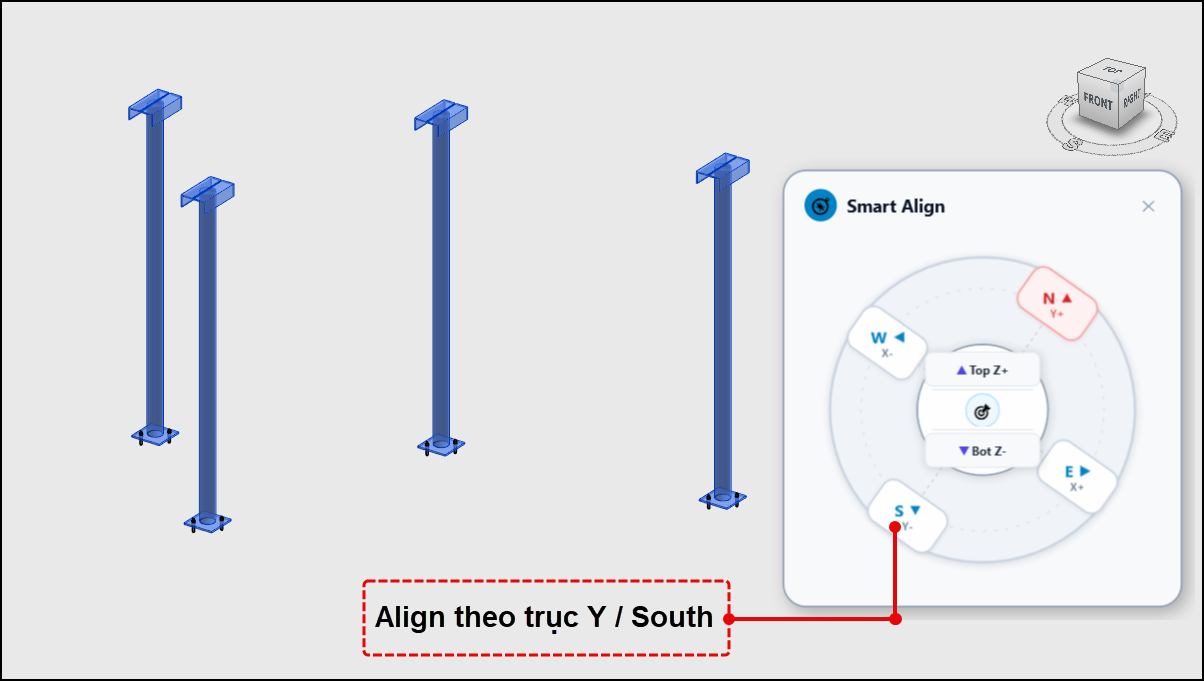

Align theo trục Y / South – North #
Dùng để căn các đối tượng theo phương Y.
- South / Y-: Căn về phía Nam – hướng âm trục Y.
- North / Y+: Căn về phía Bắc – hướng dương trục Y.

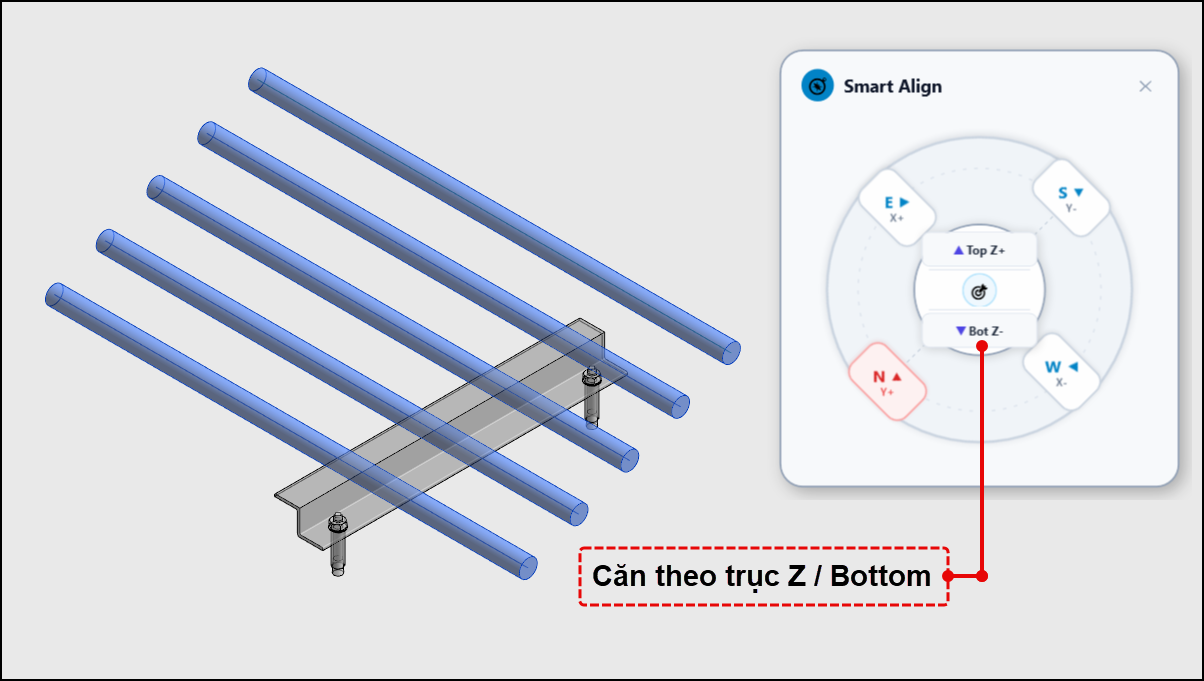

Align theo trục Z / Bottom – Top #
Dùng để căn các đối tượng theo phương Z / cao độ.
- Bottom / Z-: Căn theo đáy của Bounding Box.
- Top / Z+: Căn theo đỉnh của Bounding Box.
Ví dụ sử dụng:
- Căn chân nhiều thiết bị về cùng cao độ.
- Đặt nhiều Family trên cùng một mặt phẳng.
- Căn đỉnh các thiết bị có kích thước khác nhau.
- Đồng bộ cao độ lắp đặt của ống, van.

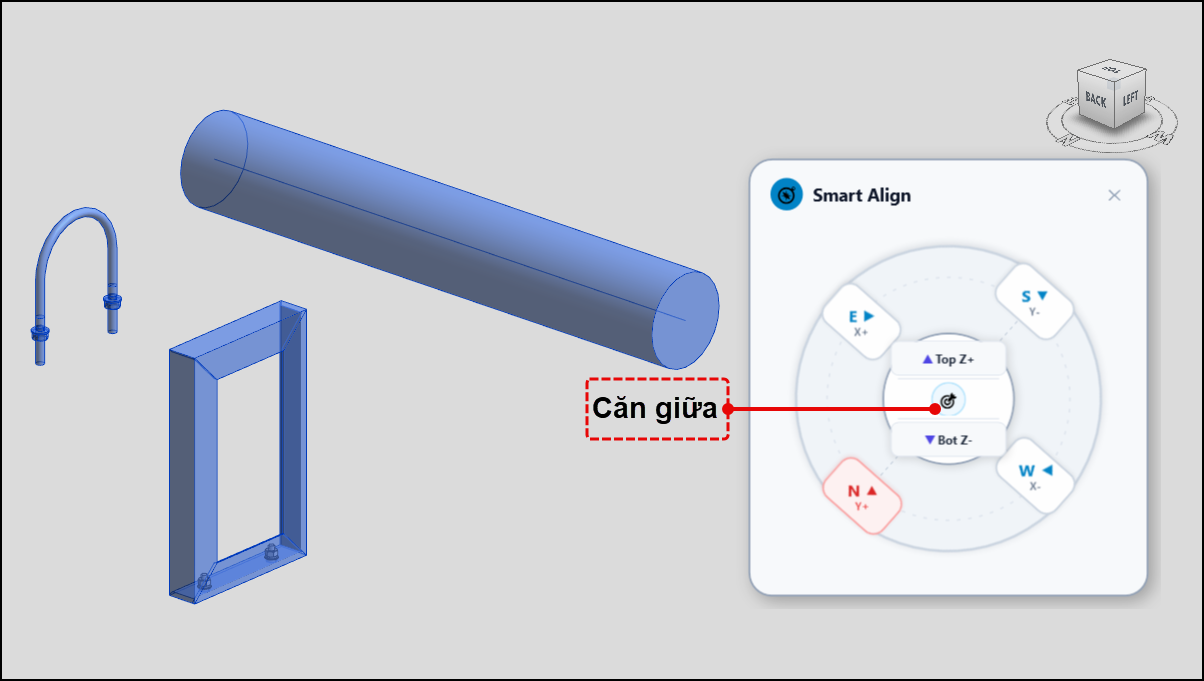

Center / Căn giữa #
Dùng để đưa tâm Bounding Box của các đối tượng về cùng một vị trí tham chiếu.
Ví dụ sử dụng:
- Đưa nhiều thiết bị về cùng một trục trước khi nối ống.
- Căn tâm Family với tuyến Pipe hoặc Duct.
