Place U-bolt / Đặt U-bolt

1. Tổng quan giao diện #

Place U-bolt hỗ trợ đặt nhanh Family dạng Host-based / Face-based lên Host và tự động căn theo phương của Pipe/Duct. Tính năng phù hợp với U-bolt, Clamp hoặc các Family Support cần bám theo tuyến MEP.

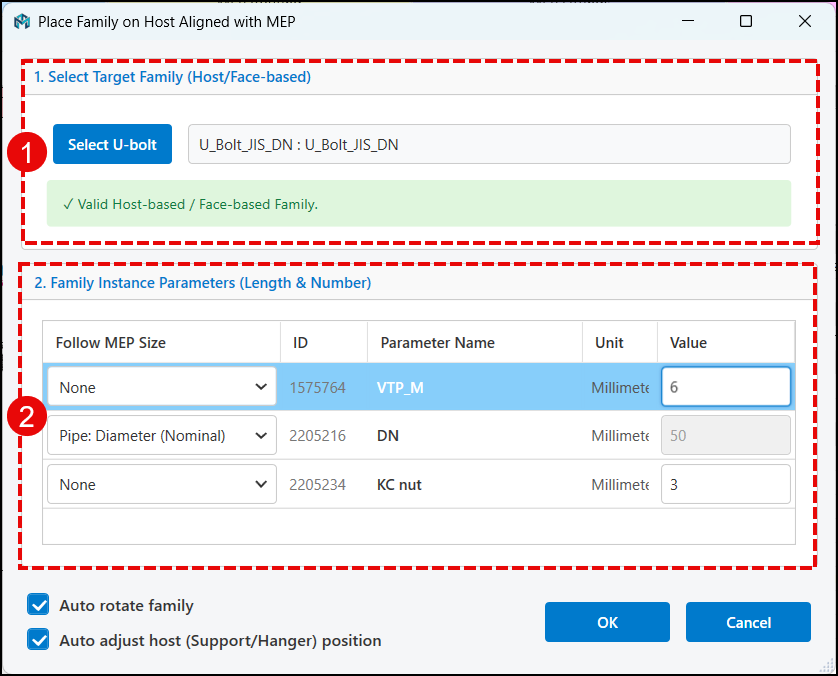

Giao diện gồm 2 nhóm thiết lập chính:

1. Select Target Family / Chọn Family: Nhấn Select U-bolt để chọn Family cần đặt. Tool sẽ kiểm tra Family có phải dạng Host-based / Face-based phù hợp hay không.

2. Family Instance Parameters / Thiết lập Parameter: Cho phép thiết lập các Instance Parameter trước khi đặt Family. Với từng Parameter, bạn có thể nhập giá trị cố định hoặc sử dụng Follow MEP Size để tự động lấy kích thước từ đối tượng MEP.

Ví dụ:

Pipe: Diameter (Nominal) → DN

Khi đó Parameter DN của U-bolt sẽ tự động lấy theo đường kính Pipe được chọn.

Ngoài ra còn có:

• Auto rotate family / Tự động xoay Family: Tự động xoay U-bolt theo phương của Pipe/Duct.
• Auto adjust host (Support/Hanger) position / Tự động điều chỉnh Host: Tự động điều chỉnh vị trí Support/Hanger phù hợp với vị trí đặt Family.

2. Cách sử dụng #

Bước 1: Mở lệnh Place U-bolt, sau đó nhấn Select U-bolt và chọn Family cần sử dụng.

Bước 2: Thiết lập các Family Instance Parameters. Có thể nhập giá trị trực tiếp hoặc liên kết Parameter với kích thước MEP bằng Follow MEP Size.

Bước 3: Bật Auto rotate family nếu muốn Family tự động xoay theo hướng Pipe/Duct. Bật Auto adjust host nếu muốn Tool tự điều chỉnh vị trí Support/Hanger.

Bước 4: Nhấn OK, sau đó chọn Pipe/Duct và Host Face theo hướng dẫn của Tool.

Family sẽ được đặt lên Host, đồng thời căn theo phương của MEP Element và cập nhật các Parameter đã thiết lập.

Ứng dụng #

Tính năng phù hợp khi cần:

• Đặt U-bolt lên nhiều tuyến Pipe có kích thước khác nhau.
• Tự động lấy DN của Pipe cho Parameter U-bolt.
• Giảm thao tác Rotate/Align Family thủ công.
• Đặt Clamp hoặc các Family Support cần bám theo hướng Pipe/Duct.

Pro Tips: Nếu Family U-bolt được xây dựng Parameter chuẩn, hãy dùng Follow MEP Size cho Parameter DN. Khi chuyển sang Pipe có kích thước khác, Tool sẽ tự cập nhật kích thước U-bolt theo Pipe, giúp giảm đáng kể việc chọn Type hoặc chỉnh Parameter thủ công.
