Place Fittings On MEP Face / Gắn Family lên bề mặt Pipe

Nội Dung Bài Viết

Tổng quan giao diện #

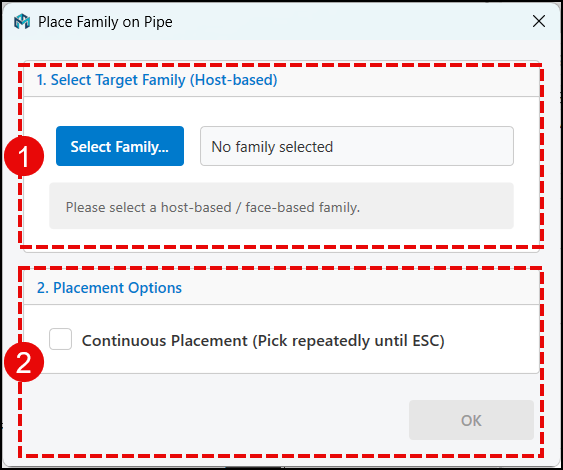

Tính năng Place Family on Pipe gồm 2 nhóm thiết lập chính:

Select Target Family (Host-based) / Chọn Family: Chọn Family cần đặt lên Pipe.

Lưu ý: Family phải là dạng Host-based hoặc Face-based.

Placement Options / Tùy chọn đặt:

Continuous Placement: Cho phép đặt Family liên tục nhiều lần, nhấn ESC để kết thúc.

Bước 1: Mở Place Fittings On MEP Face.

Bước 2: Nhấn Select Family và chọn Family cần sử dụng.

Bước 3: Nếu cần đặt nhiều Family liên tục, bật Continuous Placement.

Bước 4: Nhấn OK, sau đó pick vị trí trên Pipe.

Tool sẽ tự động snap Family về vị trí gần nhất theo 4 hướng quanh Pipe:

Nếu bật Continuous Placement, tiếp tục pick các vị trí khác và nhấn ESC khi hoàn tất.

Phù hợp để đặt nhanh các Family như Pressure Gauge, Sensor, Sample Point, Drain hoặc các phụ kiện nhỏ gắn trực tiếp lên bề mặt Pipe.
