FAQ / Lỗi thường gặp (Xuất Cad Tool)

Tổng hợp một số vấn đề thường gặp khi xuất Sheets từ Revit sang AutoCAD

Bị mất khung tên(Title block) #

Nguyên nhân:

Đường dẫn lưu file đang có dấu tiếng việt

Giải Pháp:

Sửa lại thư mục đường dẫn thành không dấu và xuất lại

---

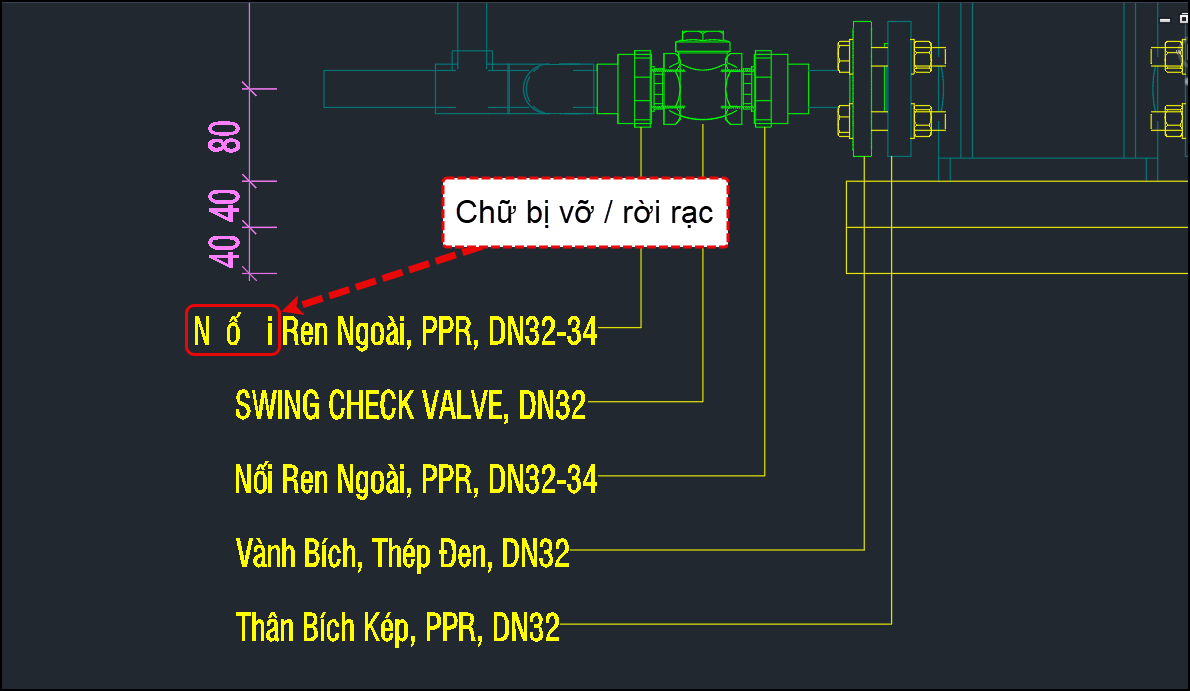

Bị vỡ chữ, chữ bị rời rạc #

Nguyên nhân:

Text & Font ở cấu hình xuất đang để “Preserve visual fidelity”

Giải pháp

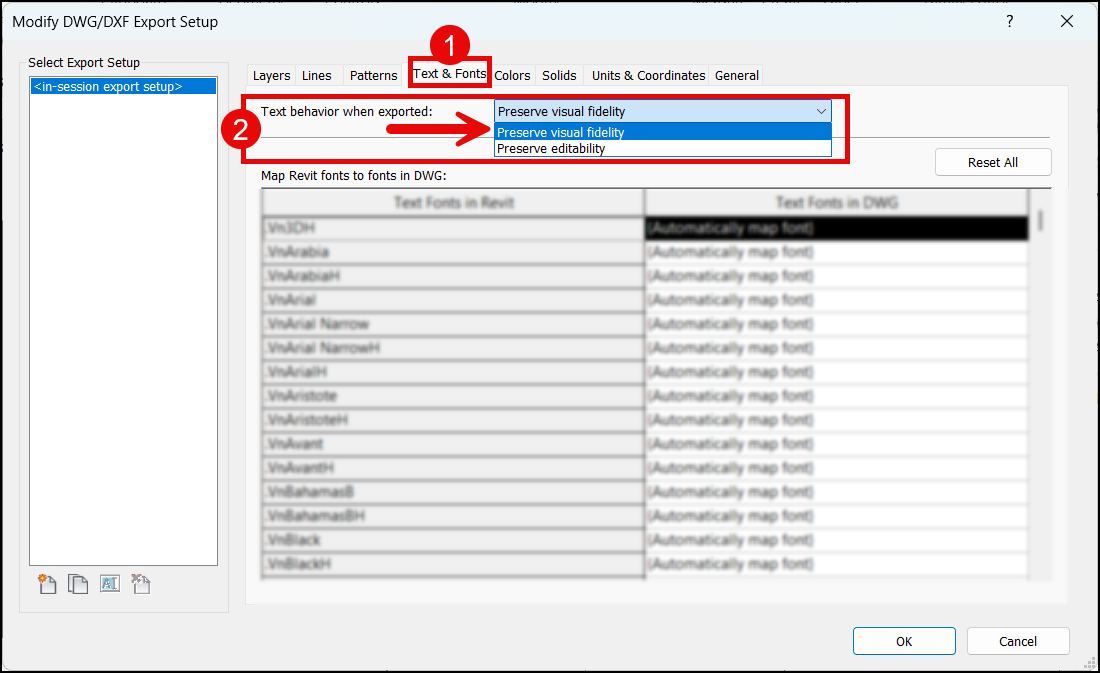

Mở hộp thoại Modify Export Setup --> Tab Text & Fonts --> Text behaviour when exported --> Preserve editability

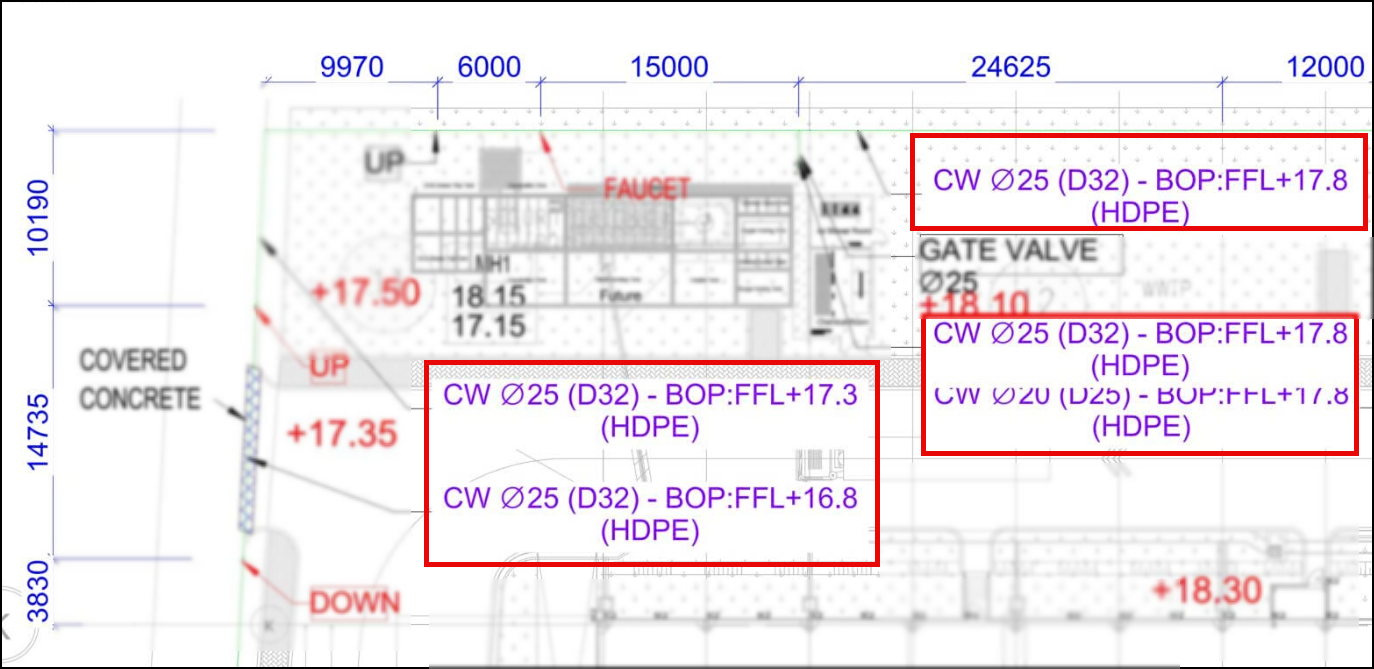

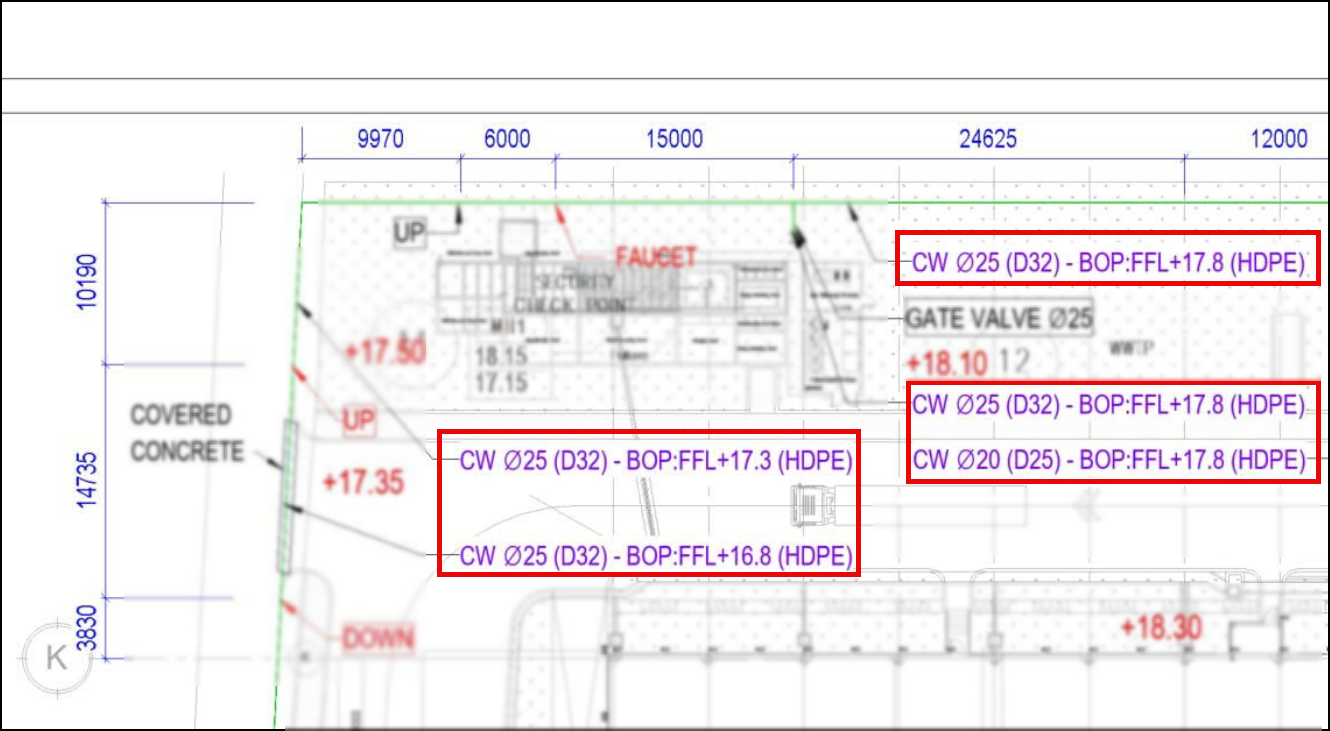

Chữ bị xuống hàng #

Trong Revit, chữ hiển thị bình thường nhưng khi xuất sang CAD thì bị xuống hàng

Nguyên nhân:

Vùng chứa chữ bị giới hạn

Giải pháp

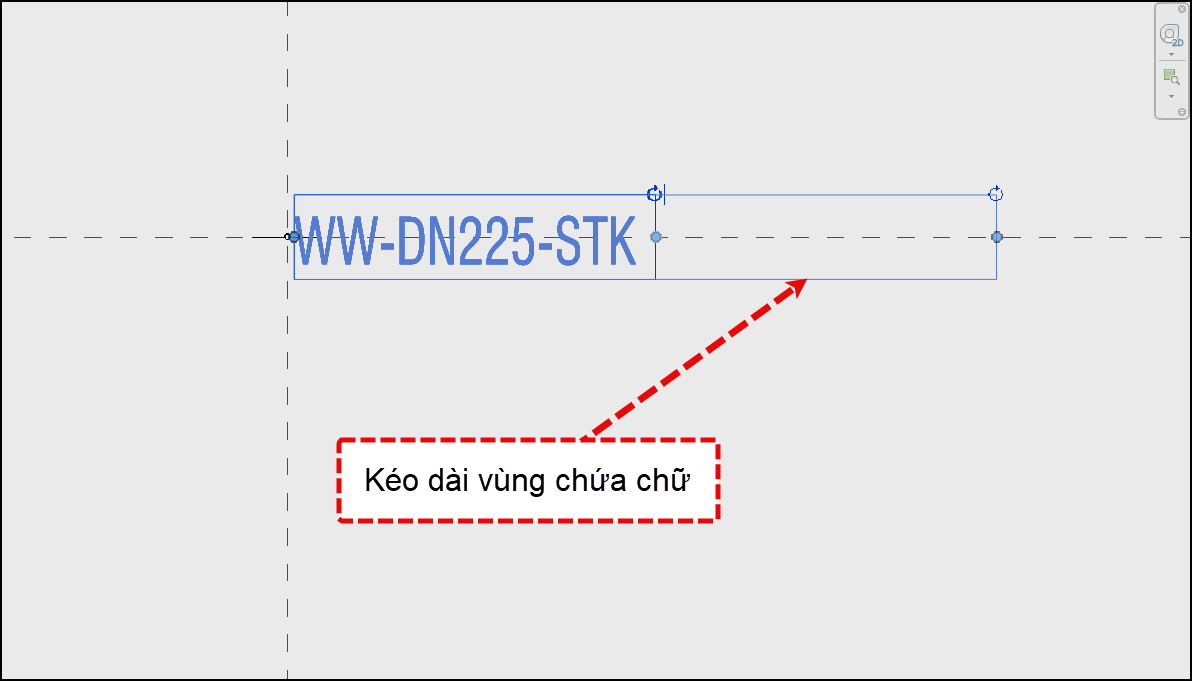

Nếu text là dạng family tags: Edit family --> kéo dài vùng chứa text

Nếu text là dạng gõ tay trong views: Chọn vào text –> kéo dài vùng chứa text
